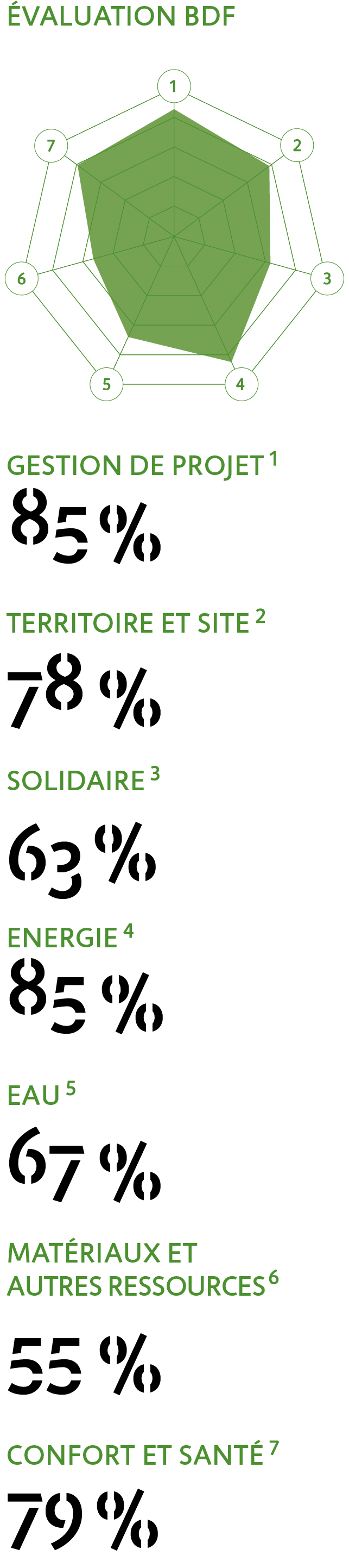

DIAGRAMME BDF


Grille construction v2.3

Reconstruction du centre aquatique du Hameau

avec l’intégration d’un Dojo, d’un espace de Fitness.
Construction de tribunes pour le stade en liaison avec le nouvel équipement aquatique.

Pour la partie espace aquatique :

  • un espace d’accueil
  • une halle de bassins comprenant :
  • un bassin sportif de 25x20 m, 8 couloirs
  • un bassin d’apprentissage de 25x15 m, 6 couloirs
  • un bassin ludique de 100 m2
  • une pataugeoire de 100 m2
  • un gradin de 200 places
  • un espace forme, des vestiaires, un solarium
  • un bureau animation, une salle de réunion, des locaux administratifs, divers locaux annexes.
  • Un dojo avec vestiaires sanitaires et douches, un bureau.
  • Un espace fitness de 625 m2
  • Les locaux techniques
  • Un parking souterrain de 180 places

Pour les tribunes du stade :

  • 400 places assises ;
  • les vestiaires et sanitaires, une infirmerie, un club house en haut de tribune, une salle de musculation, un club house pétanque et des sanitaires, les locaux annexe.


© Chabanne

Gestion de projet
  • Une programmation qui mixte les usages et l’offre des activités sportives
  • Mutualisation des besoins des collectivités: centre aquatique (VSGP) et tribunes/parking (Ville)
Territoire et site
  • Réflexion sur le réduction de l’ilot de chaleur urbain (albédo des matériaux, gestion de l’eau, végétalisation de la parcelle, isolation et du confort d’été, etc.)
  • Trame paysagère réfléchie afin d’unifier et de relier, les espaces bâtis et non-bâtis entre eux, réflexion sur la trame verte et bleue et les milieux écologiques.
Solidaire
  • Création d’équipements publics à usages multiples
  • Engagement à faire appel à une association PMR pour étudier le projet dans sa globalité (APD) et donner son opinion sur les dispositifs mis en place.
Energie
  • PAC Air/eau et récupérations de chaleur – Raccordement futur au RCU anticipé
  • Photovoltaïque: 90 + 60 kWc (centre aquatique + tribunes)
Eau
  • Filtration perlite: 90% de réduction des consommations d’eau
  • Récupération de l’eau de pédiluve et du débit de fuite des bassins
Autres ressources
  • Bois : Charpente bois : halle bassin, dojo, vestiaires dojo et tribunes, isolant fibre de bois. 30% de bois français et 100% de forêt gérées durablement
  • Béton de bois et béton bas carbone
Confort et santé
  • STD et contre STD qui confirment le confort des locaux et les solutions passives adoptées
  • Etude FLJ: Niveau Performant sur la Halle bassin grâce à l’éclairage zénithal
Eléments structurels
  • Mur béton ITE – Fibre de bois - Up<0,19 W/m2.K
  • Charpente bois: halle bassins, dojo, vestiaire dojo et tribunes
Menuiseries ext.
  • Performance globale Uw ≤ 1,25 W/m2.K
  • Vitrage à contrôle solaire Sg de 0,29 à 0,5
Plancher bas
  • Plancher bas sur terre plein béton - Polyuréthane Up<0,20 W/m2.K
  • Plancher bas sur parking béton - LM Up<0,20 W/m2.K
Planchers courants
  • Plancher béton
Toitures
  • Toiture charpente bois et bac acier – Verre celullaire - Up<0,15 W/m2.K
  •  Toiture béton – Polyuréthane - Up<0,15 W/m2.K
Chauffage
  • PAC Air/eau + Raccordement futur au RCU
  • Récupérations de chaleur : air rejeté Halle bassin et sur le débit de fuide des eaux de bassin
Ventilation
  • Modulation d’air neuf avec récupération de chaleur sur air rejeté
  • Double flux avec récupération de chaleur/Sondes CO2
ECS
  • Récupération de chaleur sur les eaux grises de douche
Éclairage
  • LED généralisé
  • Détection de présence et gestion GTC
Rafraîchissement
  • Pas de refroidissement actif (hors process)
  • Solution passive : protections solaires, brasseur d’air, free-cooling
Performance visée
  • Consommation de chauffage de la halle bassin, ≤ 70 kWh/m2halle
  • Consommation des bassins intérieurs ≤ 1800 kWh/m2plan d’eau
  • Objectif de confort (respect de la zone de confort humide du référentiel HQE®) : simulation fichier météo caniculaire
  • Pacte Fibois 40 kg/m2 de matériaux biosourcé
Conception
Passage en commission
17/01/2023
Note
73/100
