Crèche et groupe scolaire - Secteur Paris Lyon Daumesnil

© Atelier Serge Joly
Picto_taxo_ Picto_taxo_

Caractéristiques

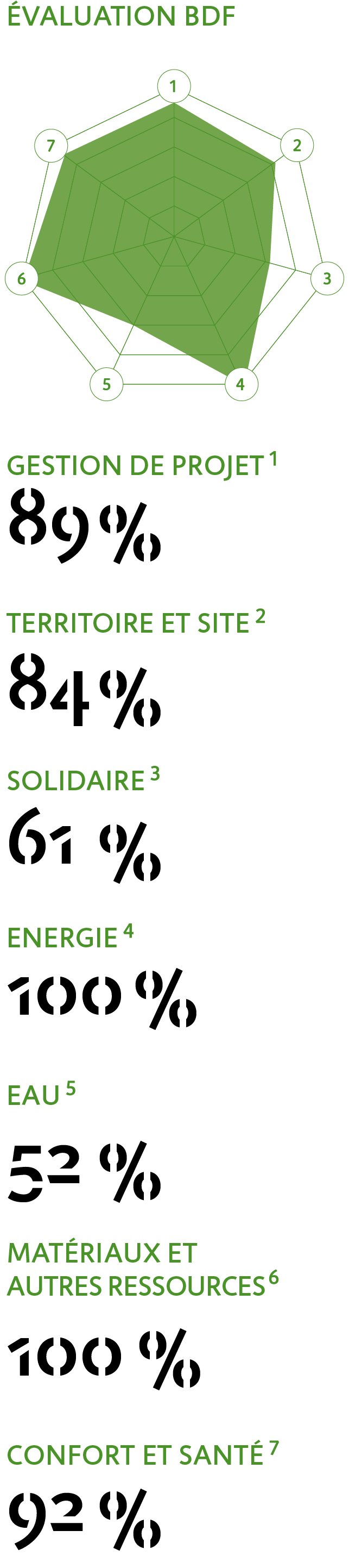

DIAGRAMME BDF

Grille construction V2.2

Crèche et groupe scolaire



Présentation à venir

































Gestion de projet

  • Dialogue compétitif - Plusieurs membres de la MOE acteurs de l'économie sociale et solidaire
  • Nombreuses missions ou études complémentaires confiées à la MOE (concertation, BIM, mission coût global, ACV, réemploi...)

Territoire et site

  • Equipement public soutenable en milieu urbain dense
  • Cour oasis : îlot de fraicheur et cour ouverte au quartier hors temps scolaires
  • Espèces végétales du bassin parisien, continuum végétal entre la cour, le parc et les façades

Solidaire

  • Modularité entre classes, et entre classes et coursive pour une pédagogie alternative, chantier participatif terre, co-conception de la signalétique avec des enfants

Énergie

  • Combinaison et complémentarité des matériaux bio-géosourcés, pour l'inertie du bâtiment, la régulation hygrométrique, ventilation nocturne, sur-toiture productrice d'énergie
  • Les besoins de chauffage sont de 13,9 kWh/m².an (moyenne crèche, école et logements)

Eau

  • Perméabilisation optimale de la cour (paillage de copeaux de bois favorisant l’infiltration, noue végétalisée), coursives plantées, récupération des eaux pluviales pour arrosage

Autres ressources

  • Matériaux locaux, bas carbone, filières courtes, bio/géosourcé ou économie circulaire (terres d'excavation et agrégats de déconstruction, réemploi)
  • Systèmes démontables et réutilisables

Confort et santé

  • Equipement refuge confortable et sain, solutions passives pour confort thermique, matériaux naturels sans polluants

Murs extérieurs

  • Socle pierre massive (Enduit terre 3cm,Laine de bois 25cm, Pierre 40cm) et Structure bois et caisson ossature bois remplissage paille (Enduit terre 4cm, Paille 37cm, Enduit chaux/platre 4cm) - Up= 0.13 (W/m².K)

Plancher bas

  • Dalle portée sur vide sanitaire Béton + isolant sous dalle- Up= 0.21

Menuiseries extérieures

  • Vitrage clair - cadre bois Ug=1,10 (W/m².K), Uf=1,30 (W/m².K) - Parties opaques des menuiseries résistance thermique de 4 m².K/W

Toitures

  • Toiture ardoise isolée sous rampant (OSB, laine de Bois) - Up= 0.10 - Toiture terrasse isolée - Up= 0.10

Chauffage

  • Raccordé au réseau de chaleur urbain (CPCU eau chaude)
  • Crèche et école : Panneaux rayonnants

Ventilation

  • Ecole et crèche : CTA Double flux, ventilation naturelle traversante
  • Logements : Simple flux ECS - Ecole : production instantanée localisée
  • Restauration et cuisine de la crèche : ballon thermodynamique
  • Logements : solaire thermique + appoint électrique

Éclairage

  • Led. Dispositions prévues pour augmenter l'autonomie en éclairage naturel

Refroidissement

  • Ventilation naturelle nocturne, forte inertie du procédé constructif, ventilation double flux, protection solaire mobile

Performance visée

  • Niveau E4C2 (E+C-), label biodivercity
Conception
Passage en commission
01/07/2021
Note
87/100
Paysagiste
BET/AMO/Conseil
BET/AMO/Conseil
BET/AMO/Conseil
Accompagnateur BDF
