Lot 6B - ZAC Python Duvernois - Paris (20e)

Picto_taxo_

Caractéristiques

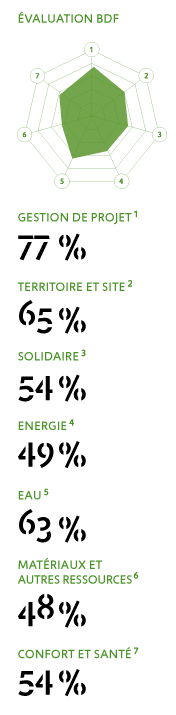

DIAGRAMME BDF

Grille construction
V3

































61 logements BRS et 3 locaux d'activités


Construction neuve de 61 logements BRS et 3 locaux d'activités en RdC. Le bâtiment présente une structure avec un socle RdC/R+1 en pierre et des étages R+2 à R+9 en façade bois, avec des planchers bois/béton. Aucun sous-sol n’est prévu, ainsi qu’aucune place de stationnement véhicules. Des locaux vélos ainsi qu’un espace de réparation vélo sont présents au RDC. Le bâtiment se distingue par sa compacité et ses logements traversants qui possèdent des loggias sur la façade ouest qui les protègent de la chaleur du soleil en été. En complément, la toiture est végétalisée et au RDC de nombreux arbres sont plantés autour d’une noue paysagère qui permet également de stocker les eaux de pluie.

Le projet sera raccordé au CPCU de Paris et prévoit en complément des récupérateurs d’énergie sur eaux grises pour l’ECS. Enfin une gestion gravitaire des eaux pluviales permet d’arroser les jardinières en façades et ce jusqu’à la noue du RDC.



Données clefs :


  • Bbio (points) = 38,4
  • Cep (en kWh/(m².an) ) = 58,3
  • Cep, nr (si existant, même unité que le Cep) = 33,1
  • étanchéité à l’air (m³/(m².h) ou vol.h selon norme Q4 ou n50 à préciser) = 0,8
  • Nombre d’heure de dépassement de la T° intérieure +28°C hors climatisation = 32,5
  • Fichier météo utilisé : météonorm été caniculaire
  • Degré Heure = 307,7
  • Indicateur Carbone Energie (en kg eq.CO2) = 307,7
  • Indicateur Carbone Construction (en kg eq.CO2) = 518,27
  • Masse de matériaux biosourcés (en kg/m2) = 47,48
  • Masse de matériaux géosourcés (en kg/m2)



































Calendrier
  • Démarrage Etude
    2023
  • Démarrage travaux
    2024
  • Date de livraison
    octobre 2026
Gestion de projet
  • Équipe projet pluridisciplinaire
  • Nombreuses études réalisées au niveau de la ZAC et études techniques dès la phase concours
Territoire et site
  • Intégration paysagère avec noue et toitures végétalisées
  • Absence de stationnement VL
Solidaire
  • Logements BRS
  • Intégration d’espaces partagés avec les potagers accessibles
Energie
  • CPCU et récupération d’énergie sur EU
  • Éclairage naturel des circulations verticales et des locaux communs, logements traversants
Eau
  • Réutilisation des EP pour l’arrosage, qui est majoritairement gravitaire, création d’une noue plantée
  • Coefficient de perméabilité de la parcelle amélioré
Autres ressources
  • Matériaux : bois (plancher, façades,, isolant), pierre, béton
  • Intégration de 47kg/m2 de matériaux biosourcés
  • Intégration de Metisse (fibre de coton réemployée) et verre cellulaire recyclé, paillage réalisé avec les arbres abattus du site
Confort et santé
  • Logements traversants et occultation extérieures ajourées
  • Lumière naturelle en parties communes

Éléments structurels
  • Socle en pierre massive RDC/R+1, poteaux partiellement renforcé en chaînage béton
  • Élévations R+2 à R+9 en façades bois
Menuiseries ext.
  • Bois
  • Occultations extérieures volets battants bois en persienne
Plancher bas
  • Fibre de coton recyclé (plancher haut RDC)
  • Verre cellulaire recyclé
Planchers courants
  • Plancher bois béton
Toitures
  • Toiture végétalisées
  • Isolant Efigreen



Principaux éléments techniques

Chauffage
  • Raccordement au CPCU
  • Radiateurs eau chaude
Ventilation
  • Hygroréglable Type B
ECS
  • CPCU
  • Récupération d’énergie sur les EU
Éclairage
  • Éclairage naturel des circulations
  • Éclairage Led
Rafraîchissement
  • Pas de système actif
  • Ventilation nocturne possible grâce aux logements traversants et volets persiennés
Performance visée
  • RE2020 + Ic énergie seuil 2025 et Ic construction seuil 2028
  • Cep -20%, Bbio-20%
  • Effinergie 2020
Conception
Passage en commission
11/07/2023
Note
61/100
