Ecole élémentaire – Achères

Picto_taxo_ Picto_taxo_ Picto_taxo_

Caractéristiques

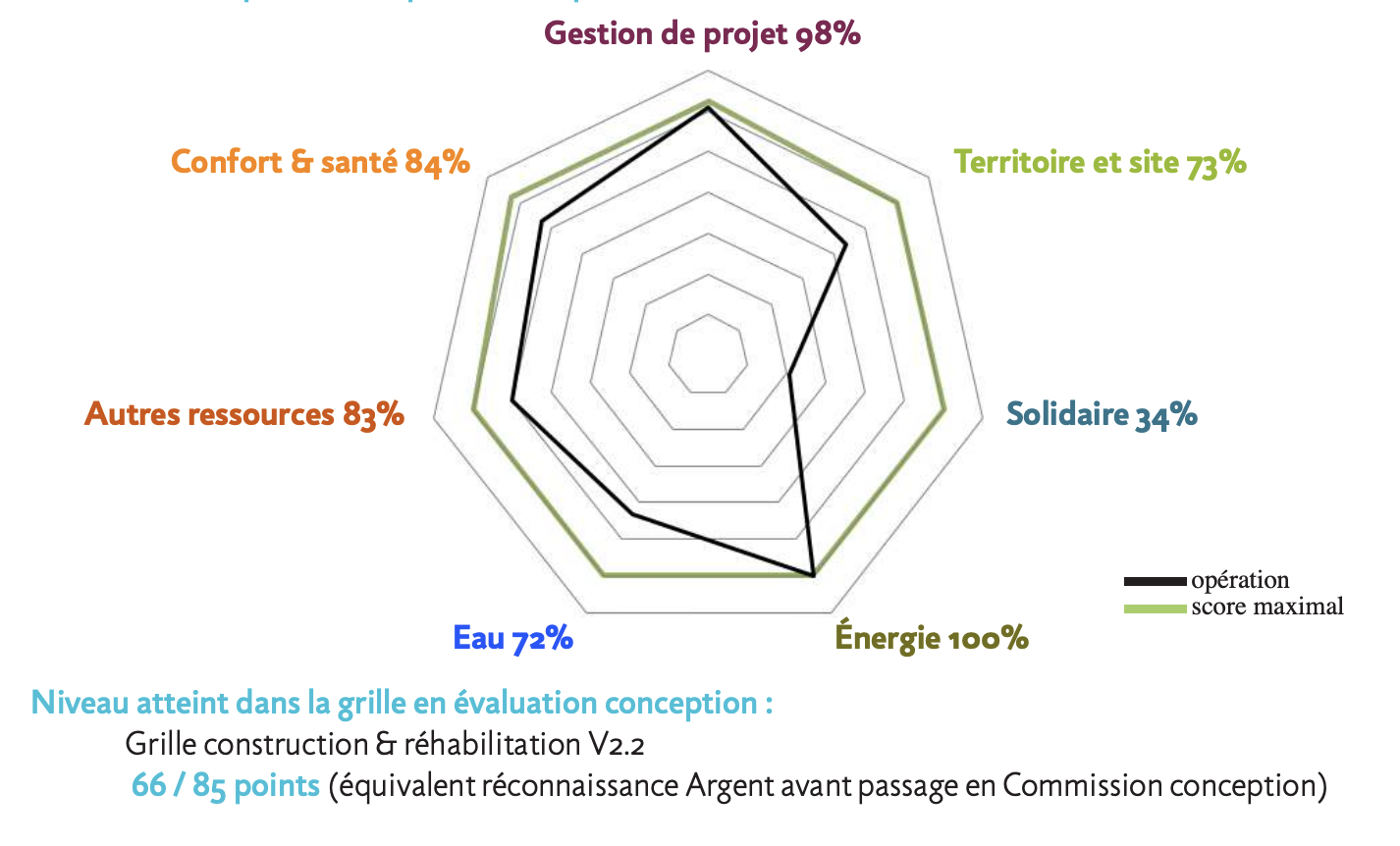

DIAGRAMME BDF

Grille construction & réhabilitation v2.2

École

Présentation à venir








































Gestion de projet

  • Implication forte de la maîtrise d'ouvrage pour porter ses ambitions environnementale, de confort et de santé.
  • Rédaction du programme en interne.
  • Lot déchet/ tri et lot réemploi dédiés.

Territoire et site

  • 1ère école élémentaire dans le quartier de la Gare composé principalement d’habitat collectif.
  • À proximité de l'Espace Boris Vian dédié au spectacle.

Solidaire

  • Marché d'insertion (travaux et exploitation) / participation des enfants pendant le chantier

Énergie

  • Faible consommation en chauffage permis par une forte isolation thermique + système de ventilation naturelle avec récupération d'énergie

Eau

  • Cour de récréation en revêtement semi-perméable.
  • Stockage des eaux pluviales par bassin sous la cour et cuve pour l'arrosage (le rejet dans le bassin de rétention existant à la place du bassin enterré est en étude).

Autres ressources

  • Limitation des déchets à la source : construction en bois, isolation en botte de paille, enduit extérieur en chaux et construction bois préfabriqué.

Confort et santé

  • Salles disposées en longueur le long des façades.
  • Surface vitrée ajustée par simulation d'autonomie lumineuse.
  • Brise-soleil fixes et orientables pour le confort thermique.



Murs extérieurs

  • Murs ossature bois + remplissage botte de paille 36 cm + laine de bois intérieure porteuse - R= 6,5 .

Plancher bas

  • Plancher bas sur terre-plein : béton + polyuréthane  / R : 3,9,5.

Menuiseries extérieures

  • Menuiseries extérieures bois- alu à double vitrage - Uw= 1,4 W/m2.K.

Toitures

  • Toiture-terrasse accessible : polystyrène expansé + fibre de bois R : 2,8 +1,4.
  • Rampants : ouate de cellulose + laine de verre / R : 4,67 + 1,85.

Chauffage

  • Pompe à chaleur géothermique avec sondes verticales + en appoint une chaudière gaz à condensation

Ventilation

  • Salles de classe : ventilation naturelle avec récupération d’énergie
  • Cuisine et locaux associés et sanitaires : VMC simple flux + caissons basse consommation

ECS

  • Chaudière gaz à condensation + ballon d’eau chaude sanitaire 200 l.

Éclairage

  • Lampes basse consommation (LED en majorité) - régulation par luminosité et allumage / extinction par détection de présence - contrôle par horloge

Rafraîchissement

  • Géothermique avec by-pass et brasseurs d’air dans les salles de classe.

Performance visée

  • Niveau E3C2.
  • Niveau 3 du label BIOSOURCÉ
Conception
Passage en commission
25/06/2020
Note
83/100
BET/AMO/Conseil
BET/AMO/Conseil
BET/AMO/Conseil
Accompagnateur BDF
