Bâtiment d'alimentation électrique Tolbiac // Bdf BRONZE

Reconstruction d'un bâtiment industriel pour assurer la sécurisation de l'alimentation électrique du Sud-Est parisien (CINASPIC)

© RTE - AJGD
Encart
Fiche technique
Projet Bâtiments durables franciliens
Niveau de reconnaissance Bdf
Programme
Equipement industriel ou artisanal
Reconstruction d'un bâtiment industriel pour assurer la sécurisation de l'alimentation électrique du Sud-Est parisien (CINASPIC)
Année de livraison
2022
Adresse
27 rue du Moulinet
75013
Paris
Contexte
Urbain dense
Type d’intervention
Rénovation
Distinction(s)
Démarche Bâtiments durables franciliens
Surfaces
SDP
1350
Coût
Coût de l'opération
3,8 M
HT
2019
Acteurs
Calendrier
Août 2018
Début des études
Juillet 2019
Conception

Passage en 1ère commission Bdf (Niveau BRONZE)

Texte de présentation

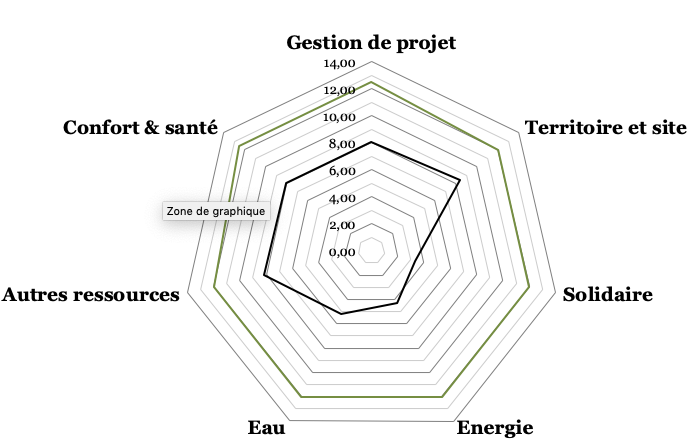

Radar Bdf de l'opération RTE en phase conception
Radar Bdf de l'opération en phase conception

Principaux enjeux et bonnes pratiques de l'opération

Thèmes Bdf

Réponses

Gestion de projet

  • AMO environnementale (ACV + éco-chantier)
  • Implication des principaux acteurs (MOA exploitante, client exploitant, MOE, AMOE)

Territoire et site

  • Gestion des contraintes liées à la nature du sous-sol (terres polluées, anciennes carrières)
  • Contribution aux politiques locales sur les volets climat, eau et ICU

Eau

  • Optimisation de l'absorption des eaux de pluie en toiture grâce à un complexe végétalisé
  • Récupération des eaux de pluie dans le bassin de rétention pour l'arrosage estival

Autres ressources

  • Optimisation de l'usage du bois (CLT et lamellé collé) pour le système constructif pour limiter au maximum l'usage du béton
  • Recherche de solutions béton à faible impact
  • Façade en matériaux biosourcés (bois brûlé, chaume)

Confort et santé

  • Gestion des nuisances liées au transformateur (acoustique et électromagnétique)
  • Volonté d'utiliser des matériaux de second oeuvre vertueux au niveau de la QAI



Principaux choix constructifs

Postes

Solutions

Parois opaques

  • Bardage en bois (douglas) brulé ou fumé et panneaux de chaume
  • Local Poste Electrique : poteaux béton supportant la charpente bois (lamellé collé ) de la toiture et les efforts d'un pont-roulant, parois CLT
  • Loge Transformateur: murs et planchers en béton 30 cm pour reprise des effets de souffle d'une éventuelle explosion (2t/m²) sur l'ensemble des parois, isolation acoustique
  • Locaux sociaux: seuls locaux chauffés (RT 2012), murs périphériques béton, mur façade rue CLT

Plancher bas

  • Radier et plancher bas RDC béton, planchers CLT

Toitures

  • Toitures terrasses végétalisées (40 cm substrats), toitures inclinées couverture en zinc



Principaux équipements techniques

Postes

Solutions

Chauffage

  • Locaux sociaux : installation d'un climatiseur split-system en chauffage uniquement
  • Poste/Transformateurs: non chauffé (dégagement chaleur),
  • Autres locaux : convecteur électrique hors gel

Ventilation

  • Transformateur : extraction mécanique assujetie à un capteur de température
  • RDC : ventilation naturelle (confort et désenfumage.) ; Autres locaux : extraction mécanique

ECS

  • Ballon ECS (besoins faibles car présence humaine ponctuelle, douches, kitchenette)

Éclairage

  • Led , détection de présence

Rafraîchissement

  • Armoires techniques : climatisation DRV (Débit de Réfrigérant Variable) reliée à une unité extérieure en terrasse. Puits canadien à l'étude pour 20% des besoins (espace disponible réduit, concurrence en sous-sol des réseaux et galeries)

Performance visée

  • Sans labellisation : E3C1, Plan Climat Paris, label Bâtiment Biosourcé niveau 3
